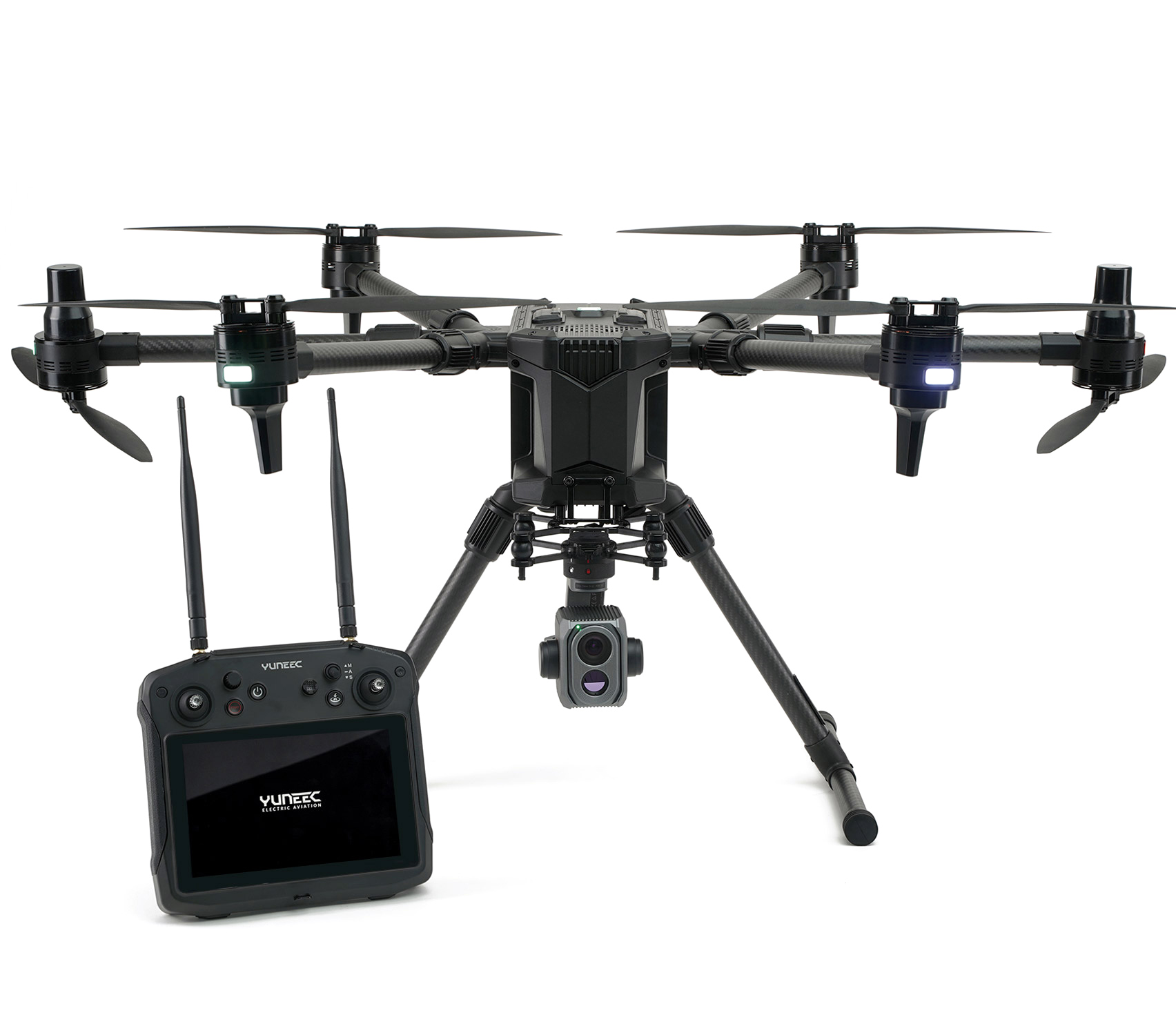

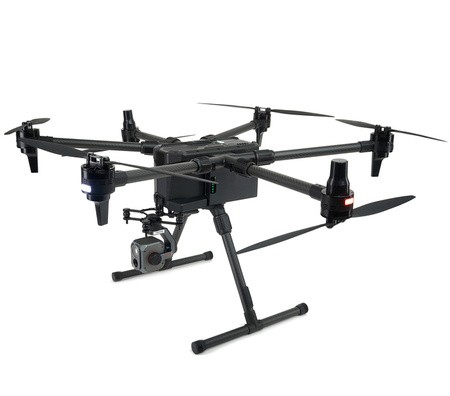

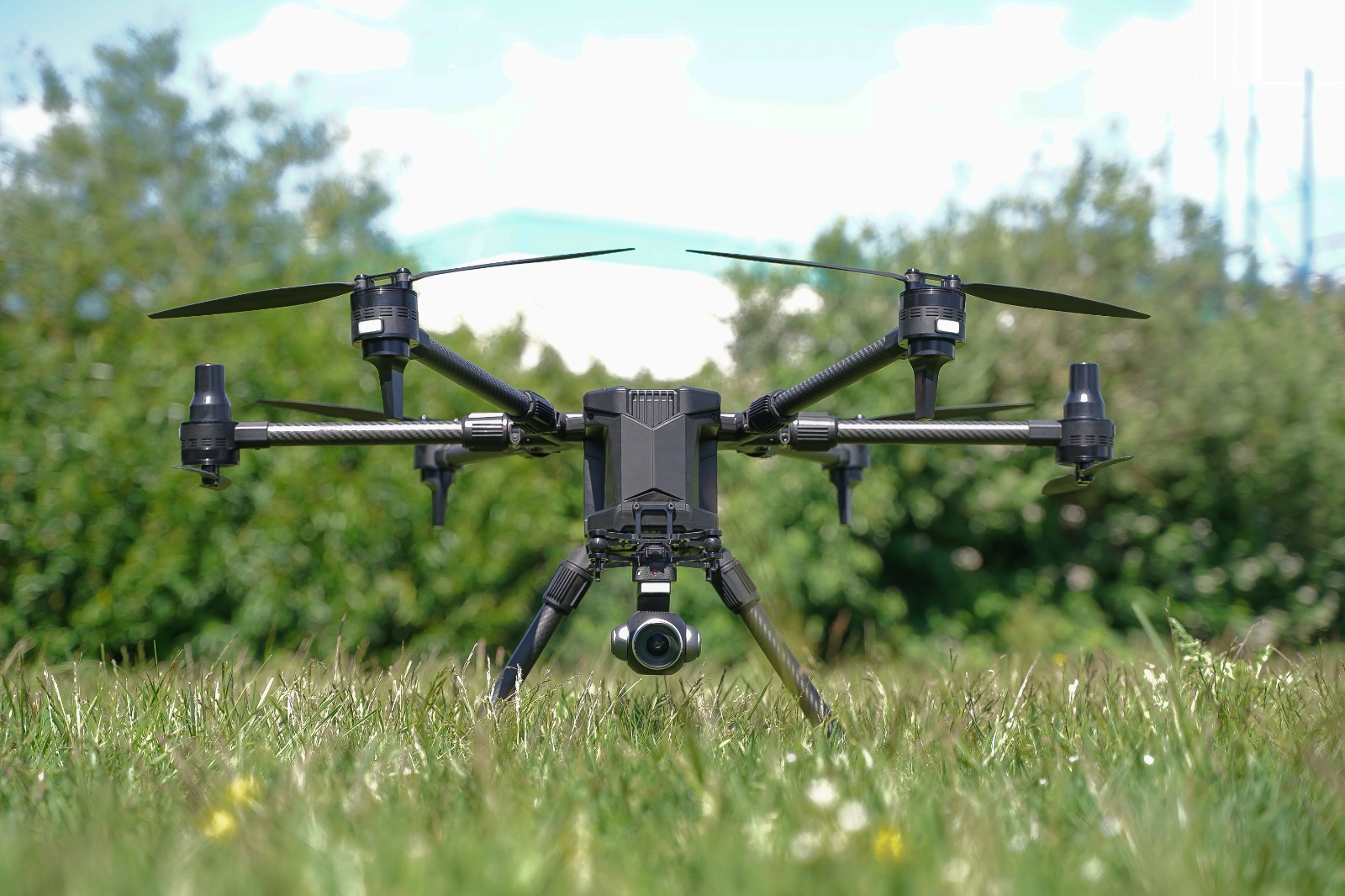

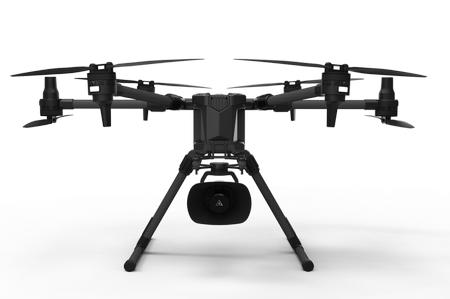

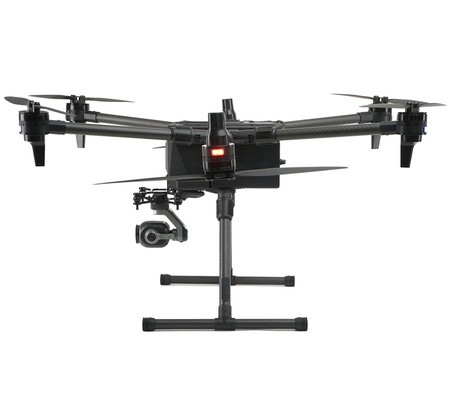

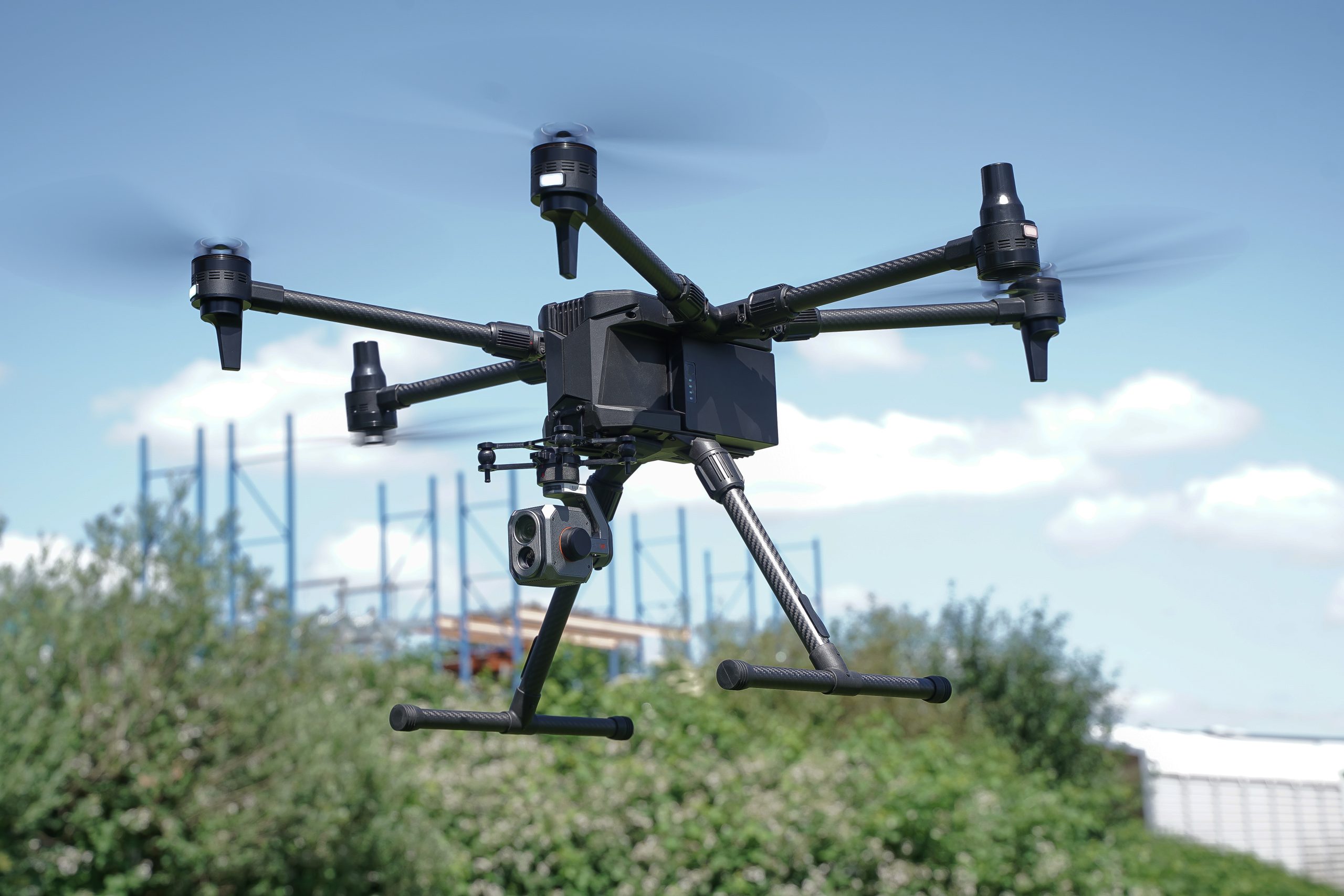

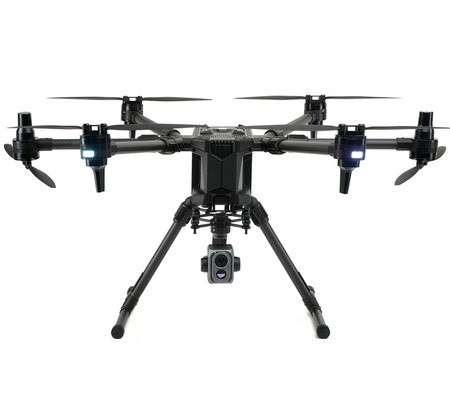

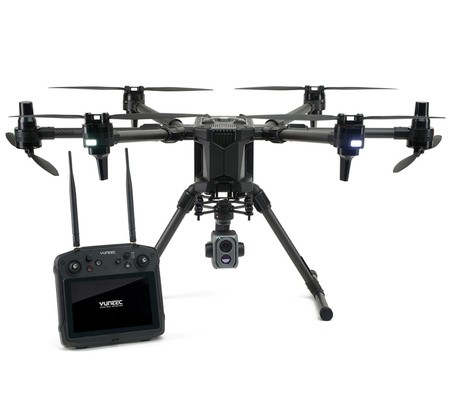

YUNEEC H850-RTK (YUNH850EUSC)

             PIERWSZY DRON OD YUNEEC’A Z TAK WIELKIMI OSIĄGAMI ORAZ TAKĄ         ILOŚCIĄ DODATKOWYCH PAYLOUDÓW ( KOMPONENTÓW )

Nowy H850-RTK został zaprojektowany specjalnie z myślą o inspekcjach, pomiarach, zastosowaniach związanych z bezpieczeństwem publicznym i ratownictwem.

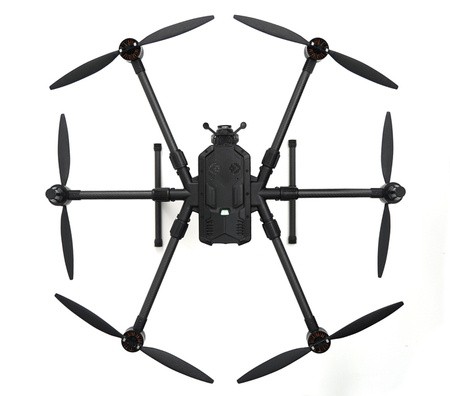

Konstrukcja hexacoptera oferuje większe bezpieczeństwo, moc, wydajność, stabilność i zdolność do przenoszenia cięższych ładunków.

W zależności od obciążenia użytkowego i warunków pogodowych, możliwe są loty trwające do 65 minut. Wszystkie payload’y H520E są kompatybilne z H850-RTK. Ułatwia to korzystanie z naszych kamer na dwóch różnych platformach: H520E i H850.

Oprócz wydajności i wszechstronności payload’ów, podczas opracowywania H850 położono duży nacisk na bezpieczeństwo lotu i danych. Dane lotu należą do Ciebie i do nikogo innego.

H850 jest wyposażony w podwójne IMU, kompas, barometr, dwie anteny RTK i dwie inteligentne baterie. Nawet z działającymi tylko pięcioma silnikami jesteś w stanie bezpiecznie wylądować. Jednym kliknięciem możesz zainstalować certyfikowane przez YCAP urządzenie Drone-Tag do zdalnej identyfikacji, która stanie się obowiązkowa w Europie w 2023 roku.

SPECYFIKACJA

• Waga: 5800 gram, z dwoma akumulatorami, bez ładunku
• Maksymalna masa startowa: 8800g
• Maksymalny ładunek: 3000g
• Przekątna: 850mm
• Wymiary po złożeniu: 440×365×470 mm
• Maksymalna prędkość wznoszenia: 3 m/s
• Maksymalna prędkość opadania: 2-5 m/s
• Prędkość maksymalna (pozioma): 20 m/s
• Maksymalna wysokość lotu: 5000m n.p.m.
• Maksymalny czas lotu: 65 minut (bez ładunku)
• Akumulatory: 2x Li-ion HV, 6S,12800mAh, 23,1V
• Systemy pozycjonowania: GPS, Glonass, Beidou, Galileo
• Precyzja zawisu: Pion: ±0.5m Poziom: ±0.5m
• Precyzja RTK(RMS): 1cm +1ppm(H); 1.5cm+1ppm(V)
• Temperatura pracy: -20℃-50℃
• Złącze payload’ów: X-connector
• Kompatybilne payload’y : E20TVx, E90X, E30Zx, ETx, S42x, Lidar, Reflektor i cyfrowy Głośnik
• Gimbal górny: Opcjonalny
• Wymiana payload’ów i akumulatorów: Hot-swap (w trakcie pracy)
• IP: x5
• System wykrywania przeszkód: Millimeter-wave Radar (opcjonalny)
• Kontroler RC: T-One
• Dostępne porty i napięcia: GMAC 1000Mb, USB-C, USB-3 5Gbps, Aux 3.5 mm, Micro-SD, 2x Power 5v+GND, 2x PWM,2x GPIO, 5v,12v oraz19,8-26,4v,
• Częstotliwości robocze: 2.4000-2.4835GHz & 5.725-5.850GHz
• Oprogramowanie: PX4
• Zdalna identyfikacja (EU): LTE+Bluetooth, przygotowana na U-space (moduł opcjonalny)

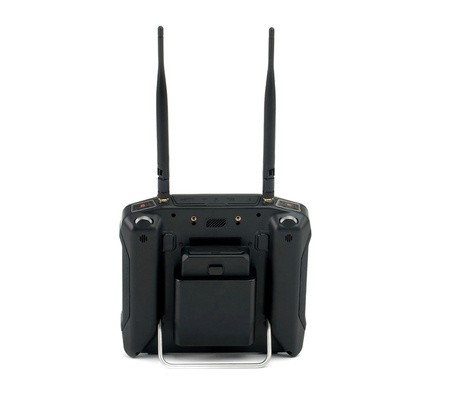

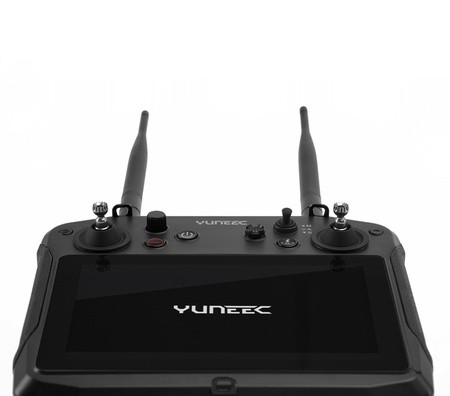

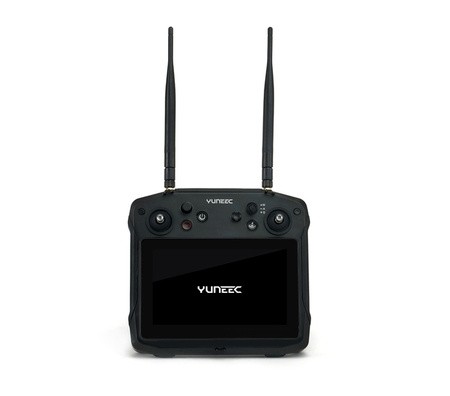

KONTROLER T-ONE

• 7-calowy ekran dotykowy
• rozdzielczość ekranu 1920×1200
• luminancja 1000 nitów
• zasięg 15km FCC / 8km zasięg EU
• czas pracy 8 godzin
• akumulator 10.000 mAh/7,4V
• podwójne pasmo 40Mb/s
• dynamiczna zmiana częstotliwości
• IP x4
• wysokowydajny procesor Cortex A72&A53
• Android 10
• 32Gb ROM / 4 Gb RAM
• HDMI
• USB-C, USB-3 & USB-2
• Micro SD
• waga tylko 1,2kg
• zablokowane współdzielenie danych

MODUŁ RTK

Moduł RTK (Real-Time Kinematic) gwarantujący wysoką precyzję pozycjonowania względnego: 1cm +1ppm(w poziomie); 1.5cm+1ppm(w pionie)

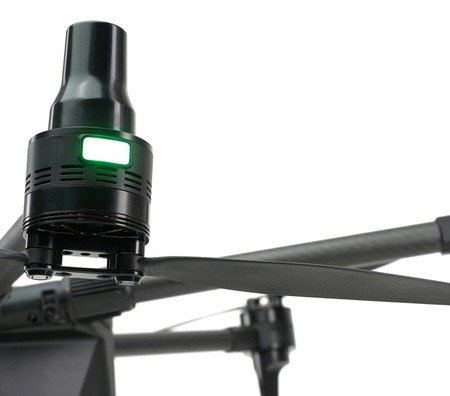

Podwójna antena RTK. Podwójne anteny w H850-RTK zapewniają, że jedna antena zawsze nadaje w przypadku, gdy jedna z nich zostanie wyłączona.

Zachowanie centymetrowej precyzji nawet w wymagającym środowisku GNSS.

Zbudowany do szybszego i bardziej precyzyjnego mapowania (np. kompleksowe pomiary, inspekcje, mapowanie, mapowanie 3D).

Częstotliwość aktualizacji pozycji, prędkości i czasu – 5 Hz.

Wszystkie dane, w tym surowe dane GNSS i inne, dostarczane w czasie rzeczywistym, mogą być rejestrowane na pokładzie – i są dostępne dla PPK (Post Processed Kinematics).

Obsługa sygnałów do czterech konstelacji GNSS spośród GPS, GLONASS, Galileo i BeiDou.

Kompatybilność ze wszystkimi istniejącymi payload’ami do Yuneec H520E

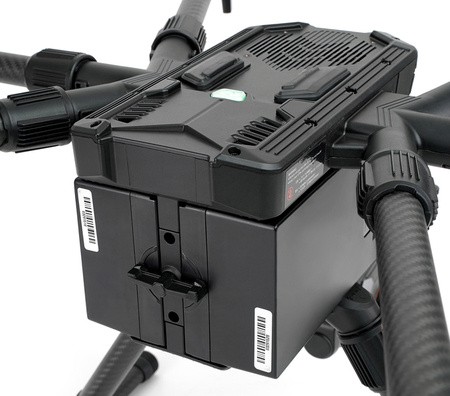

INTELIGENTNE AKUMULATORY

• Wymiary: 98×58×149mm
• Pojemność akumulatora: 12800mAh
• Moc zmagazynowana: 295,68Wh
• Standardowe napięcie: 23,1v (3,85v/celę)
• Napięcie ładowania: 26,4V
• Typ baterii: litowa
• Szybkie ładowanie: 1C (10A）
• Czas ładowania: 1,5 godziny
• Maksymalny ciągły prąd rozładowania: 64A
• Maksymalny prąd rozładowania: 128A
• Waga: 1390g
• Temperatura pracy: 0℃+45℃

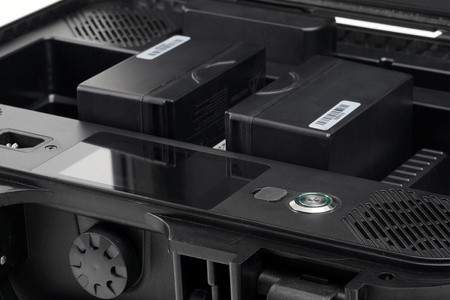

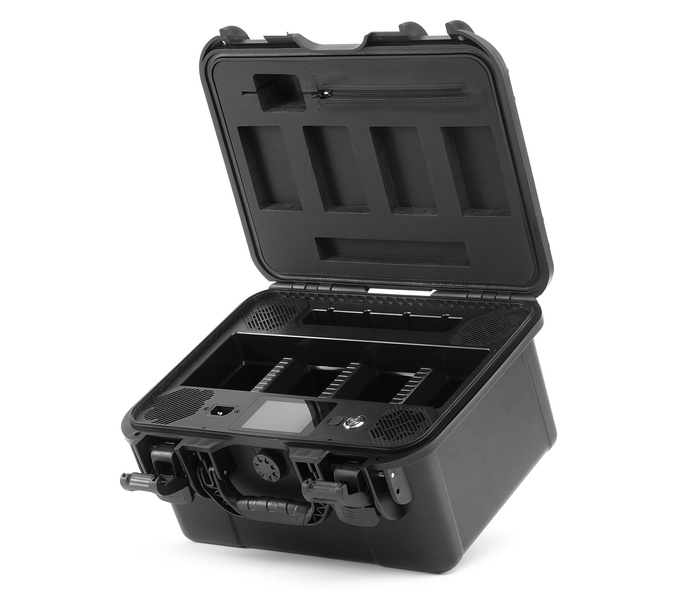

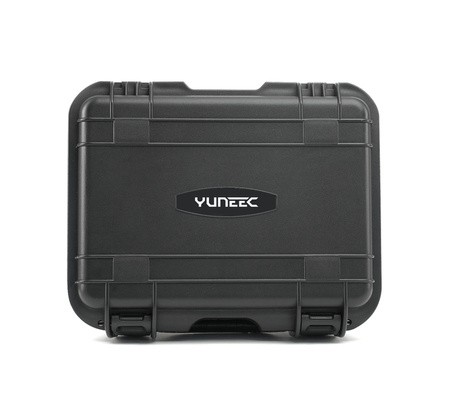

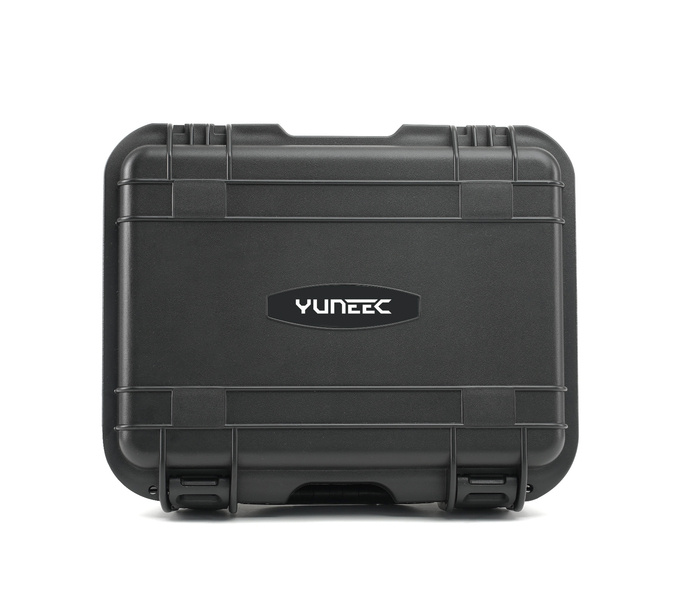

STACJA ŁADOWANIA

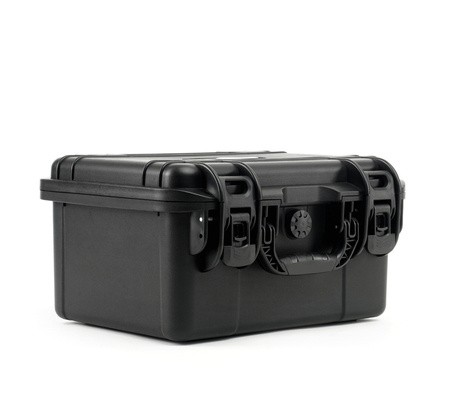

Dzięki H850 Power Charging Case jesteś w stanie naładować cztery akumulatory do H850 i dwa akumulatory do T-one jednocześnie! Dzięki konstrukcji typu hard-case możesz je bezpiecznie przechowywać i transportować. Kompaktowa konstrukcja pozwala na łatwe przenoszenie Power Charging Case.

•
• 3,5″ kolorowy wyświetlacz LCD
• moc 1140W (200v-250v)
• napięcie zasilające 220V/110 V
• walizka transportowa
• łatwa w obsłudze
• alarm dźwiękowy
• kompaktowe wymiary (370×270×220mm)
• piankowa osłona akumulatorów

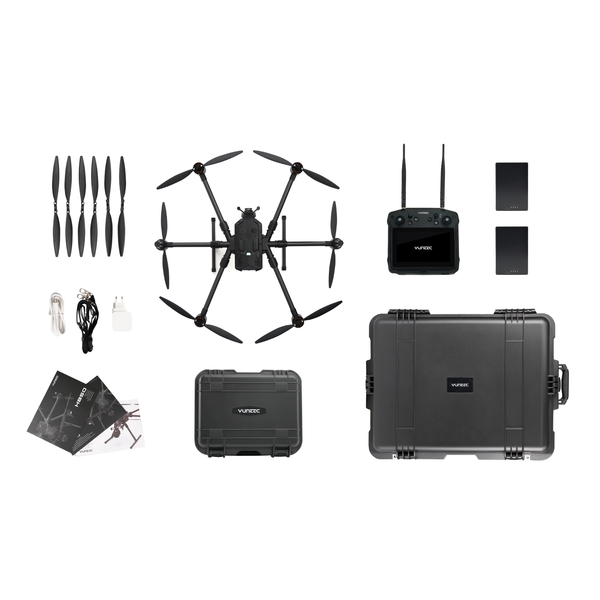

ZAWARTOŚĆ ZESTAWU

• 2x akumulator do drona H850-RTK
• 1x kontroler T-one
• 1x akumulator do kontrolera T-one
• 1x walizka transportowa
• 1x stacja ładowania Power Charging Case
• 1x zestaw narzędzi do naprawy
• 1x instrukcja szybkiego startu
• 1x karta referencyjna

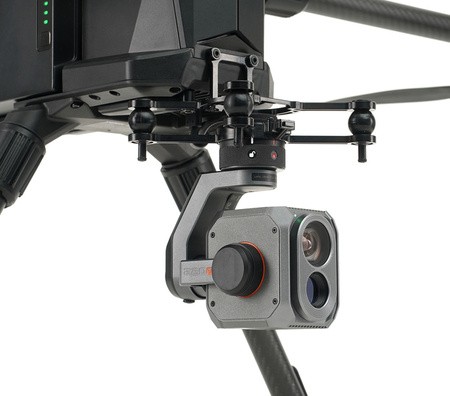

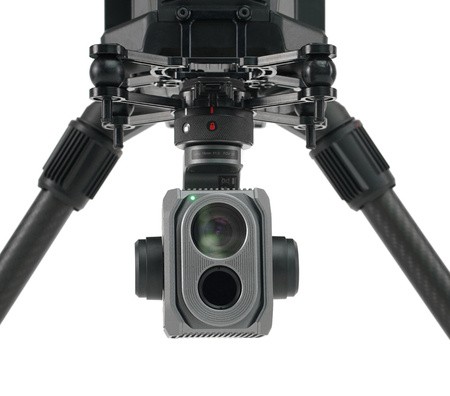

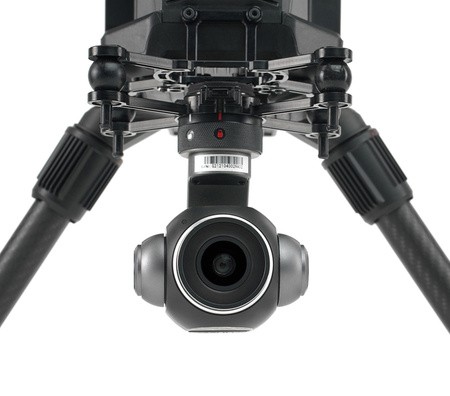

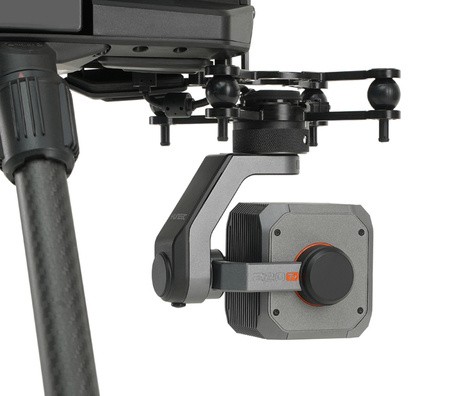

KAMERY I SENSORY (brak w zestawie)

PAYLOAD’Y | E90x | E30Zx | ETx | E10Tx | E20TVx |

Wszystkie payload’y do Yuneec H520E, w tym kamera multispektralna LaQuinta oraz Atmon FL, są kompatybilne z H850.

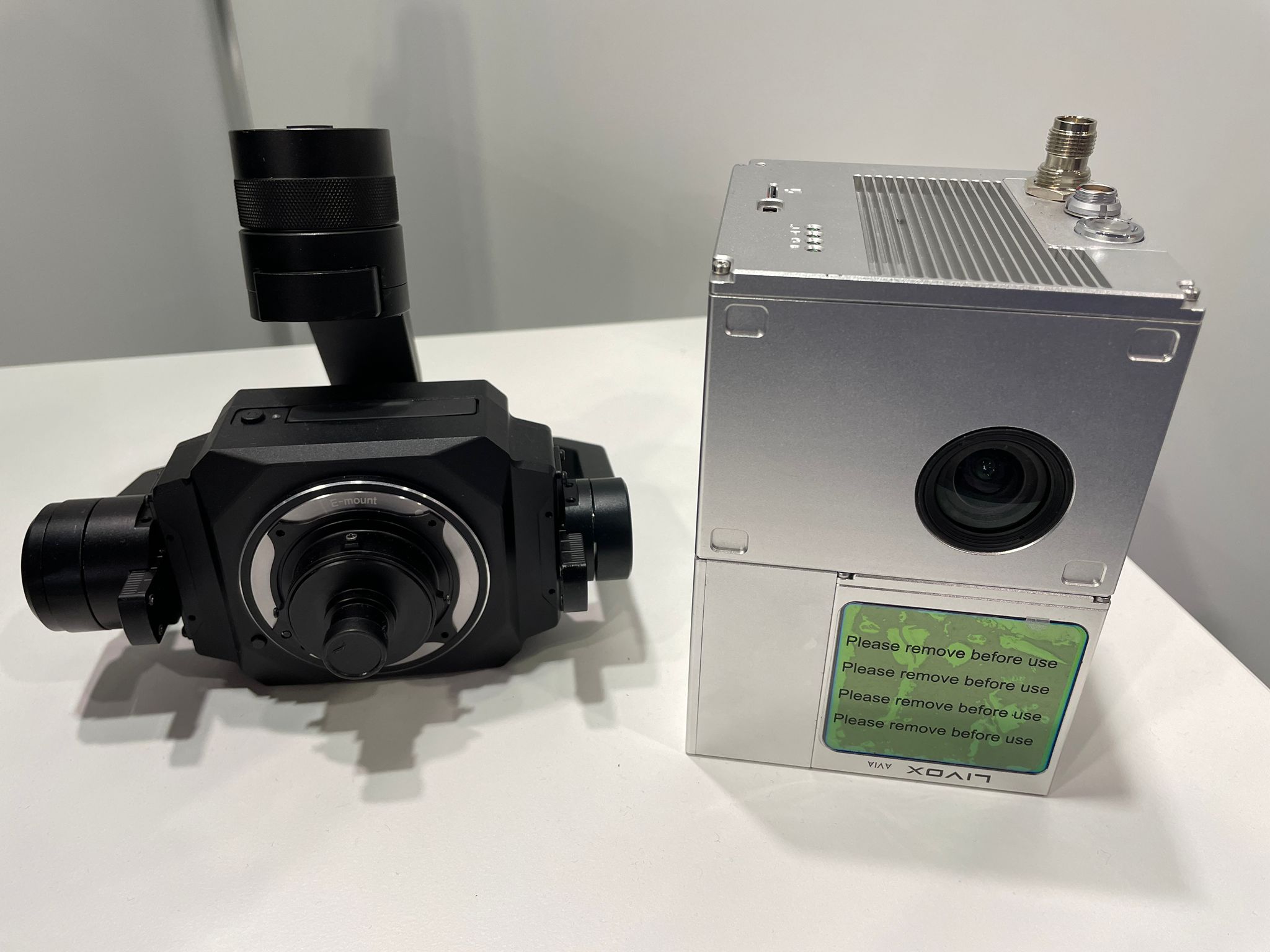

NOWE PAYLOAD’Y (brak w zestawie)

• 42MP kamera do pomiarów geodezyjnych / fotogrametrii

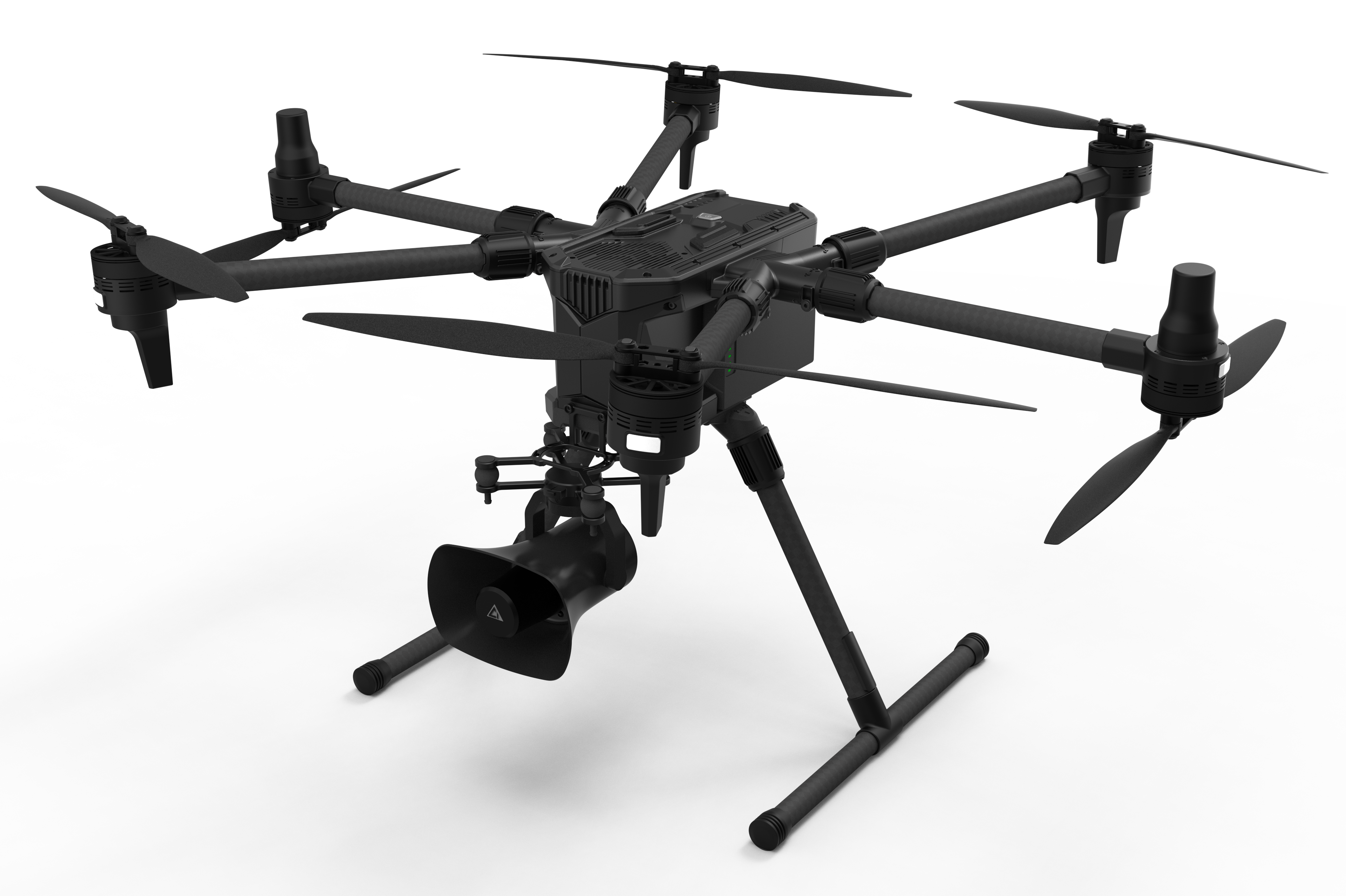

• Głośnik cyfrowy 300-500 metrów zasięgu
• Reflektor o mocy świetlnej 13400 lumenów
• LIDAR Geosun GS100C+ o dużym zasięg pomiaru
