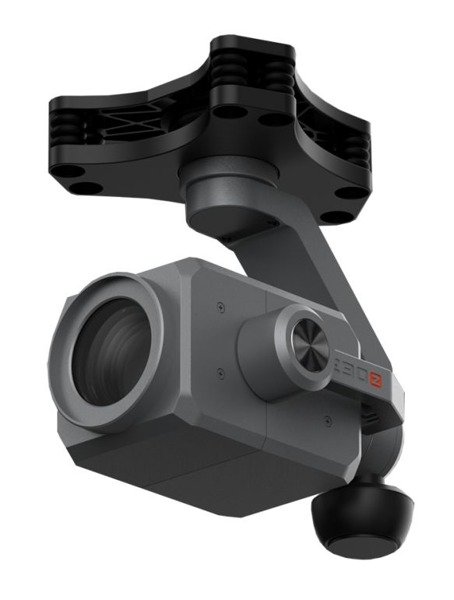

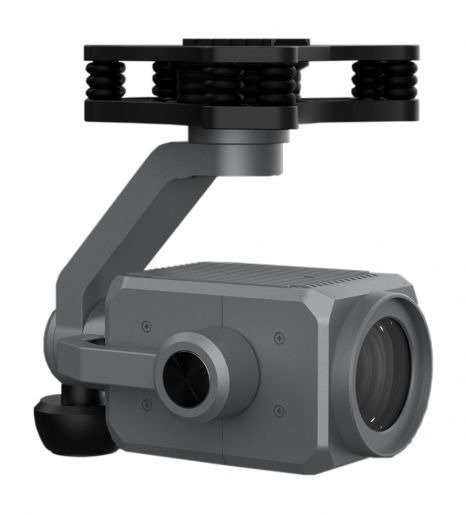

E30Z – KAMERA Z ZOOMEM DLA YUNEEC H520
30x zoom – nieograniczona szczegółowość
Nieograniczona szczegółowość – z YUNEEC® E30Z dla H520
W połączeniu z heksakopterem YUNEEC H520, E30Z jest wszechstronnym narzędziem do różnych zastosowań. Potężny zoom pozwala dostrzec najmniejsze szczegóły z bezpiecznej odległości, bez konieczności zbliżania się do obserwowanego obiektu. Użytkownik ma pełny dostęp do wszystkich funkcji H520 i zainstalowanego fabrycznie oprogramowania DataPilot™. Dzięki modułowej budowie, dron może być również wyposażony w inne kamery, takie jak kamera termowizyjna, dzięki czemu użytkownik zawsze pozostaje elastyczny ze swoim H520.
30X zoom optyczny z autofocusem
YUNEEC E30Z jest wyposażony w 30-krotny zoom optyczny, który może być dodatkowo rozszerzony o 6-krotny zoom cyfrowy.
Czas zmiany ogniskowej z najkrótszej to najdłuższej to zaledwie 2,55 sekundy, co pozwala na uchwycenie ważnych informacji w krótkim czasie, nawet z dużej odległości. Określone ustawienia aparatu, takie jak tryb fotografowania lub balans bieli, można regulować za pomocą zintegrowanego ekranu dotykowego kontrolera ST16S. Ustawianie ostrości w aparacie odbywa się automatycznie za pomocą autofocusa.
Hot-swap

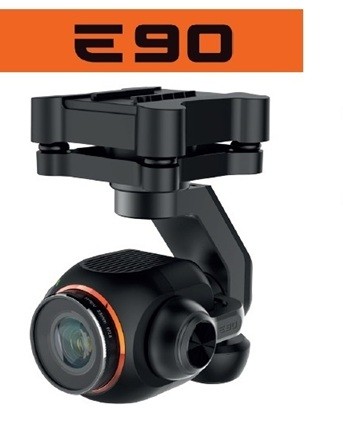

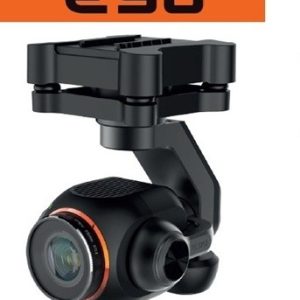

Podobnie jak inne kamery do H520,E30z może być wymieniana bez wyłączania drona (tzw. hot-swap), co pozwala na oszczędność czasu i zwiększenie produktywności. E30Z może być szybko wymieniona np. na E90 lub E10T, a dron może pozostać w tym czasie włączony.
Mechanizm szybkiego zwolnienia i blokady gimbala umożliwia szybką i sprawną wymianę kamer.

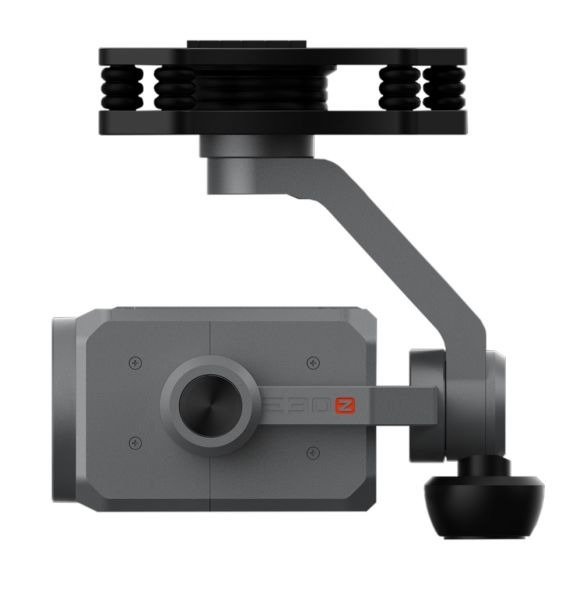

Zintegrowany i precyzyjny 3-osiowy gimbal z możliwością nieskończonego obracania
W przypadku korzystania z dużego zoomu szczególnie ważną rolę odgrywa stabilizacja kamery. Zintegrowany 3-osiowy gimbal automatycznie
kompensuje lekkie podmuchy wiatru i ruchy drona. Pracuje on z dokładnością ± 0,02° i umożliwia tworzenia płynnych nagrań wideo
i niewiarygodnie ostrych zdjęć. Obrót gimbala o 360°, przy podniesionym podwoziu drona zapewnia nieograniczony, panoramiczny widok.
E30Z w skrócie:
- 30x optyczny zoom / 6x cyfrowy zoom
- Autofocus
- Defogging
- Kompatibilna z heksakopterem YUNEEC H520
- 3-osiowy gimbal
- Możliwość ciągłego obracania kamery w 360° w osi yaw
- Rozdzielczość wideo 1080p
- Prędkość zoomu 2,55 s (od szerokątnego do tele)
- Zastosowania: inspekcje techniczne, działania poszukiwawcze, zwiadowcze i ratownicze, nadzór i bezpieczeństwo, monitoring eventów i obiektów
Specyfikacja techniczna YUNE30ZEU
| WYMIARY | 148 x 106 x 145 mm |
| WAGA | 595 g |
| SENSOR | 1/2.8 inch CMOS |
| LICZBA EFEKTYWNYCH PIKSELI | 2.13 MP |
| ZOOM | 30x optyczny / 6x cyfrowy |
| KOMPATYBILNA PLATFORMA | YUNEEC H520 |
| CZAS LOTU | 20 min (z H520) |
| OBIEKTYW | F1.6 (min. zoom) to F4.7 (maks. zoom), ekwiwalent 29 mm – 872 mm |
| POLE WIDZENIA | 63.7° (szeroki kąt), 2.3° (tele) |
| ROZDZIELCZOŚĆ ZDJĘĆ | 16:9, 1920×1080 |
| ROZDZIELCZOŚĆ WIDEO | 1080p @25/30/50/60 fps |
| FORMAT ZDJĘĆ |
JPG |
| FORMAT WIDEO |
MP4 |
| STABILIZACJA OBRAZU | 3-osiowy gimbal |
| ZAKRES WIBRACJI KĄTOWEJ | ±0.02° |
| ZAKRES ISO |
100-6400 |
| BALANS BIELI | Auto, Manual (2000 – 10000) |
| DOSTĘPNY CZAS NAŚWIETLANIA | 1/30-1/6000s |
| TRYBY ZDJĘĆ |
Single (pojedyncze), Seria: Interwał 5 – 60 sek |
| TRYBY NAŚWIETLANIA | Auto, Shutter Priority, Aperture Priority, Manual |
| KOREKCJA EKSPOZYCJI | ±3.0 |
| TRYBY POMIARU |
Uśrednione, punktowe (Area option 12×8) |
| ZAKRES KONTROLI GIMBALA |
Tilt: -120° to 30°, Pan: 360° nieskończone |
| MAKSYMALNA PRĘDKOŚĆ GIMBALA |
Tilt：50° /s, Pan: 50° /s |
| TEMPERATURA PRZECHOWYWANIA |
-20° – 60°C |
| TEMPERATURA PRACY |
-10° – 45°C |
| KARAT SD |
Micro SD, Class 10 lub UHS-1 |
Poniżej przedstawiamy kilka naszych zdjęć poglądowych wykonanych w czasie lotów testowych. Nie poddawano ich żadnej obróbce.
Kamera może automatycznie dodawać dane o dacie i godzinie zrobienia zdjęcia, oraz o stopniu przybliżenia i tę opcję wykorzystaliśmy, aby dać oglądającym lepsze pojęcie odnośnie tego na jakie przybliżenie patrzy.
E30Z dostarczana jest w dedykowanej walizce transportowej.

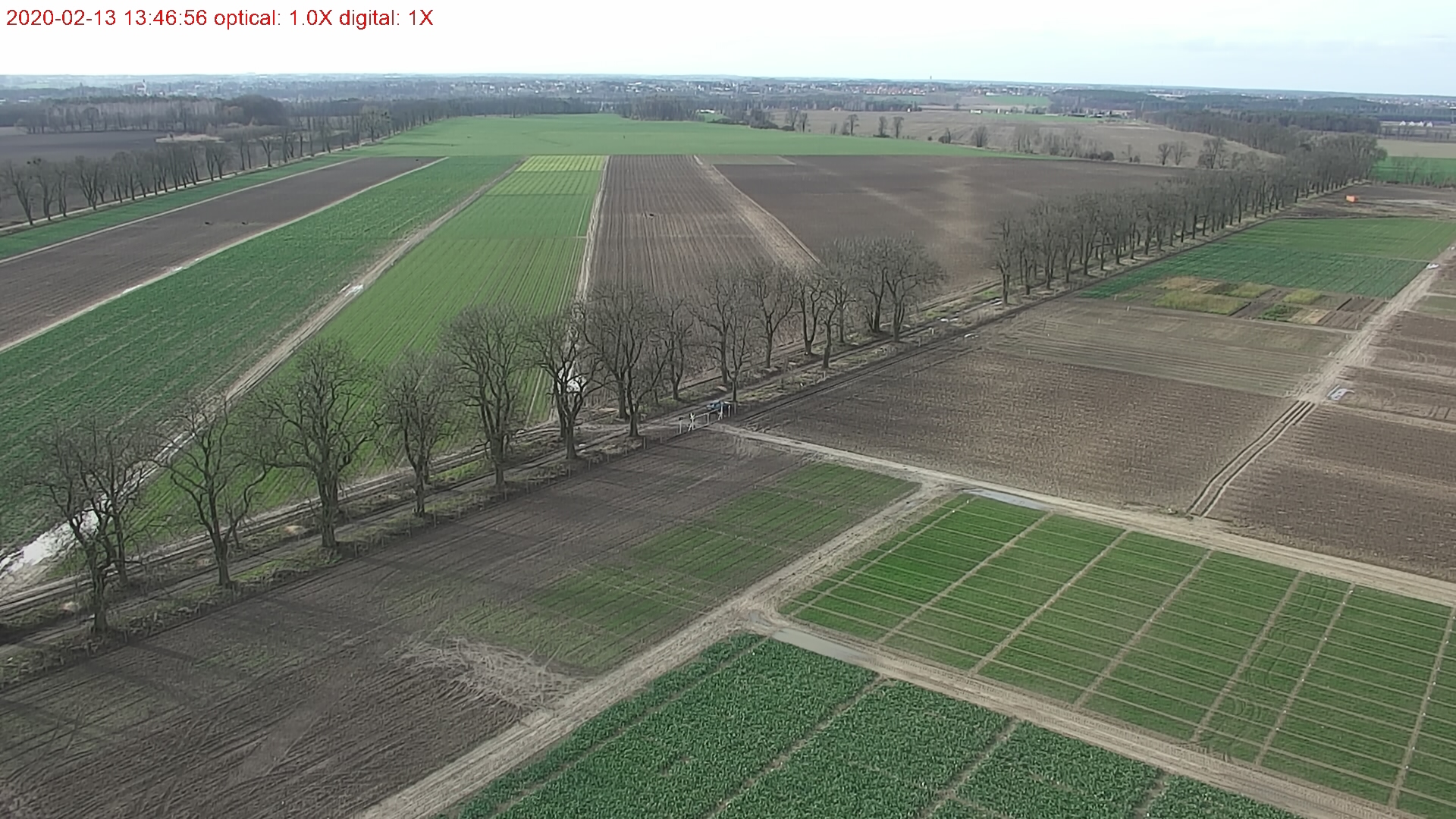

Zdj. 1. Zoom 1x – na skrzyżowaniu alei i drogi polnej znajduje się pojazd oraz osoba. Fotografia została wykonana z odległości 300m.
Zdj. 2. Zoom 30z – tablice rejestracyjne są wyraźnie widoczne, podobnie jak sam operator. Dokładnie widać szczegóły pojazdu i jego otoczenia. Zdjęcie wykonano z tego samego miejsca, co zdj. nr. 1., z odległości 300m.

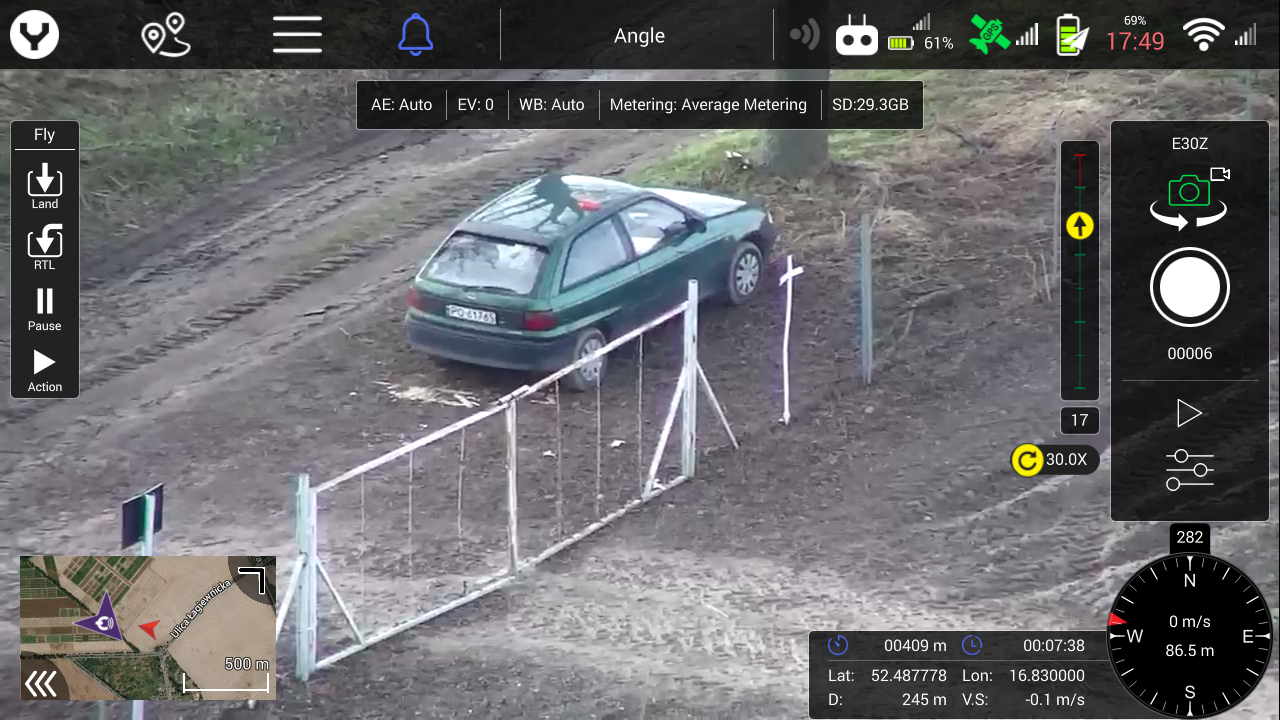

Zdj. 3. Widzimy zrzut ekranu aparatury wraz z telemetrią. Dron znajduje się w odległości 250m. od fotografowanego obiektu i na podglądzie na żywo można odczytać tablice rejestracyjne samochodu.

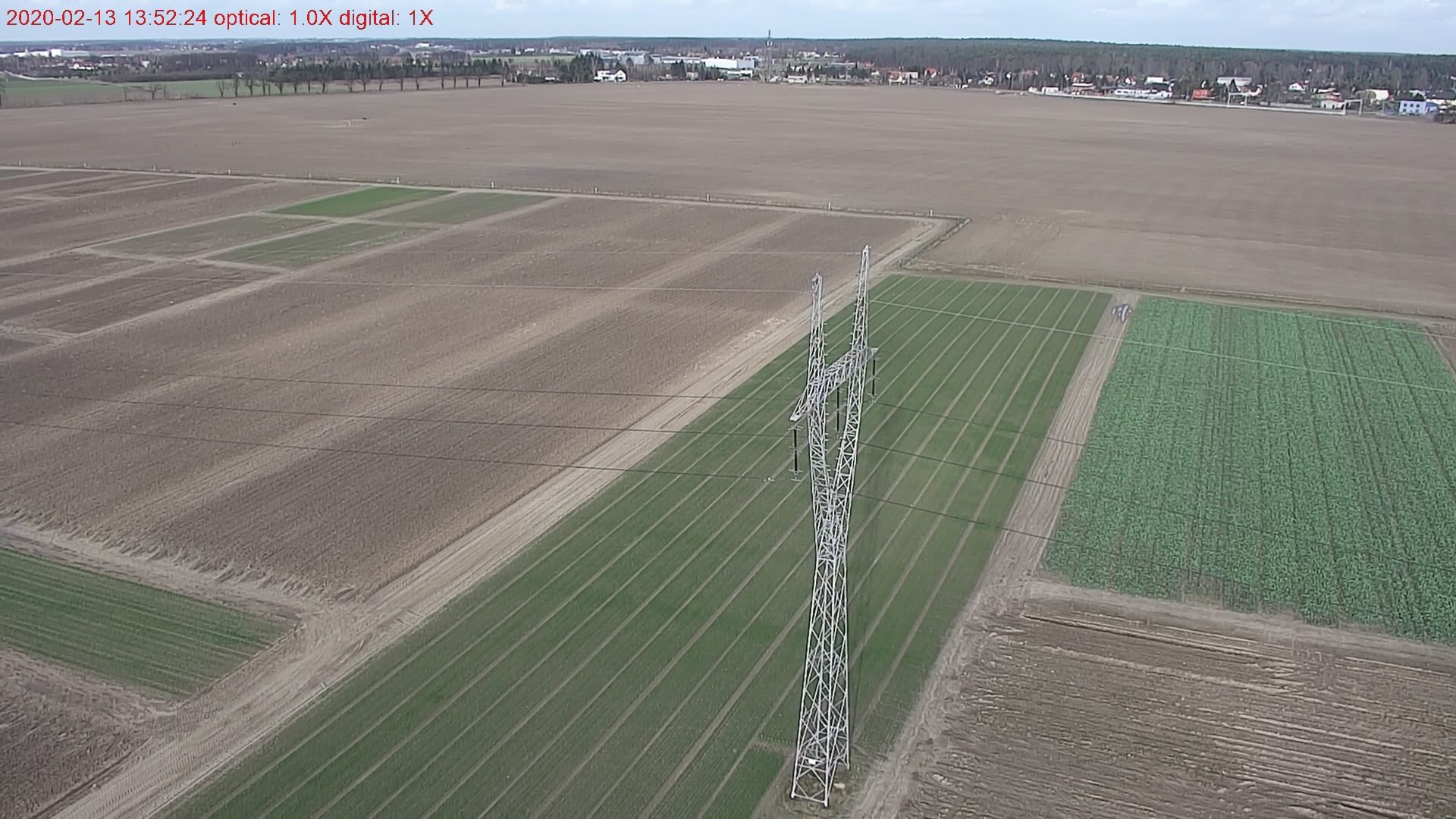

Zdj. 4. Przedstawia słup wysokiego napięcia bez przybliżenia

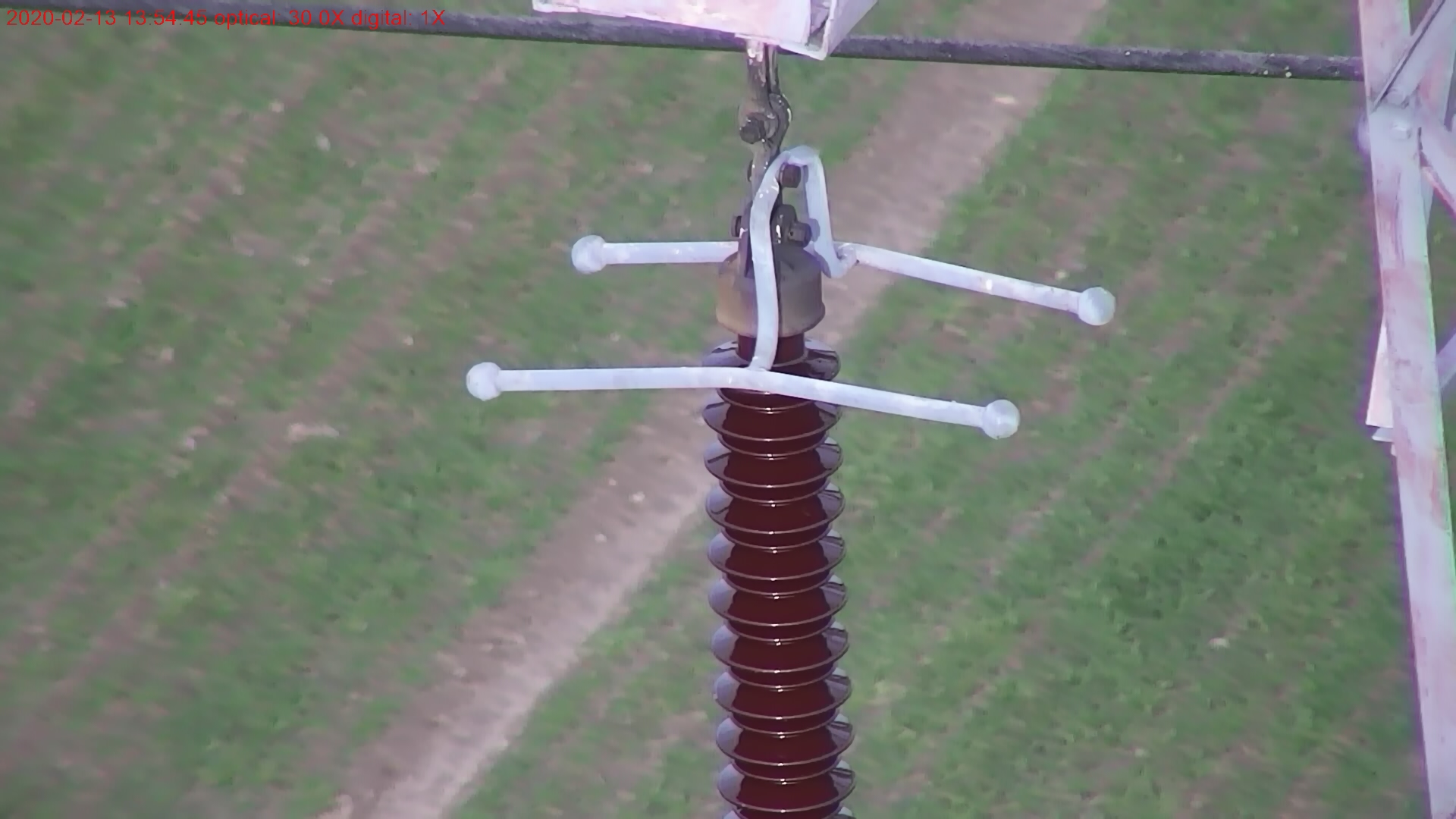

Zdj. 5. Izolator linii energetycznej na maksymalnym, 30-krotnym przybliżeniu optycznym (bez wykorzystania zoomu cyfrowego). Zdjęcie wykonano z tego samego miejsca, co zdjęcie nr. 4.
Zdj. 6. Dolny fragment izolatora linii wysokiego napięcia. Zdjęcie wykonano z 30x zoomem optycznym z tego samego punktu, co zdj. nr. 4.

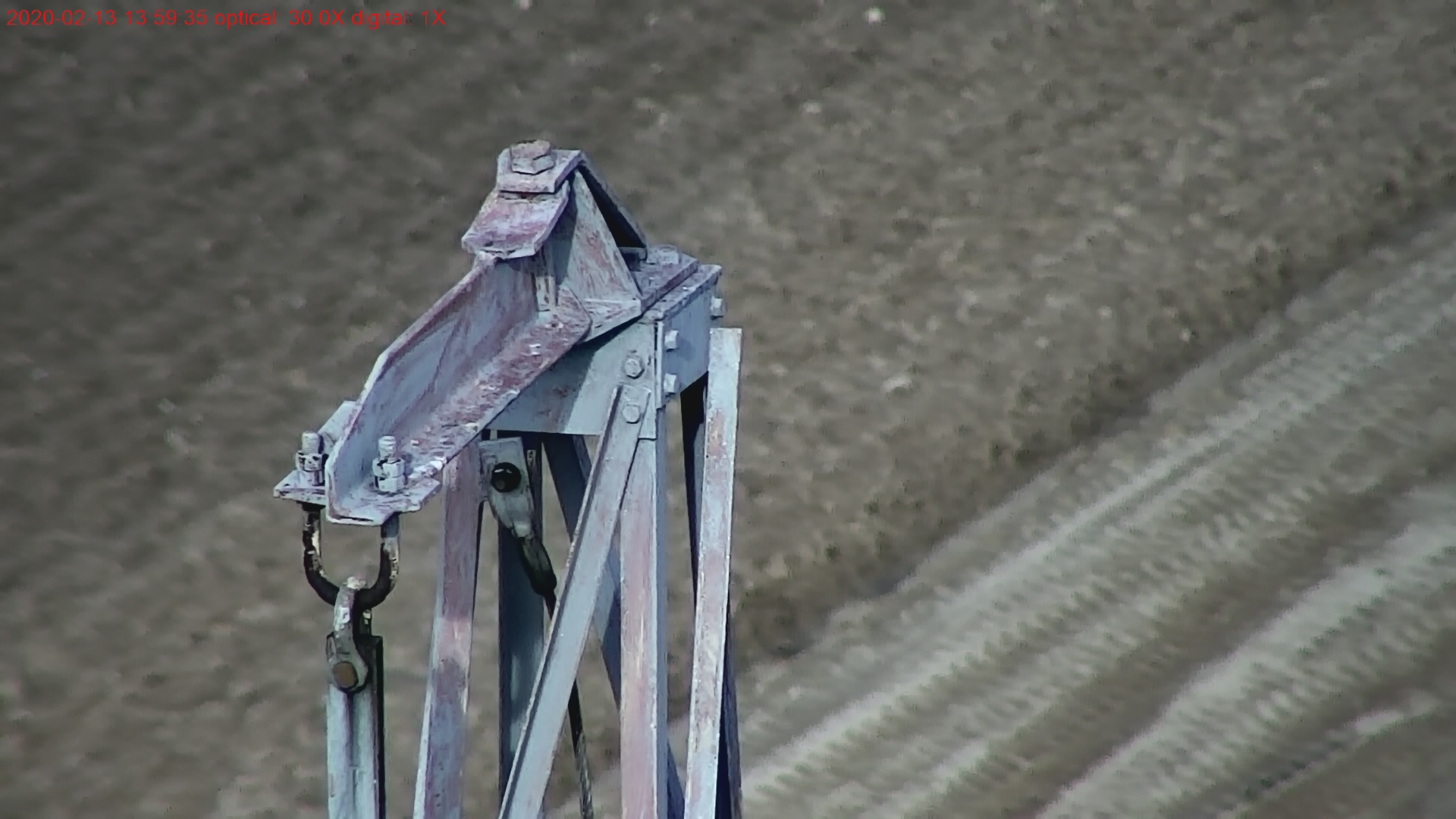

Zdj. 7. Górny fragment słupa linii wysokiego napięcia. Dokładnie widać pojawiające się ślady korozji.
Zdj. 8. To ujęcie zarejestrowano w warunkach biurowych z odległości około 2-3 metrow i przedstawia ono fragment aparatury sterującej ST16S.Jak widać, autofocus radzi sobie bardzo dobrze nawet na małych odległościach.

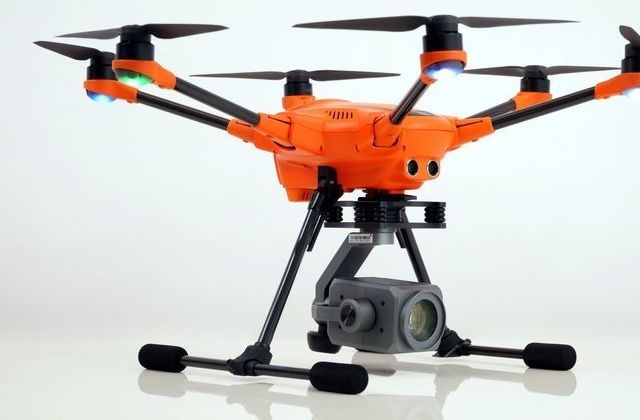

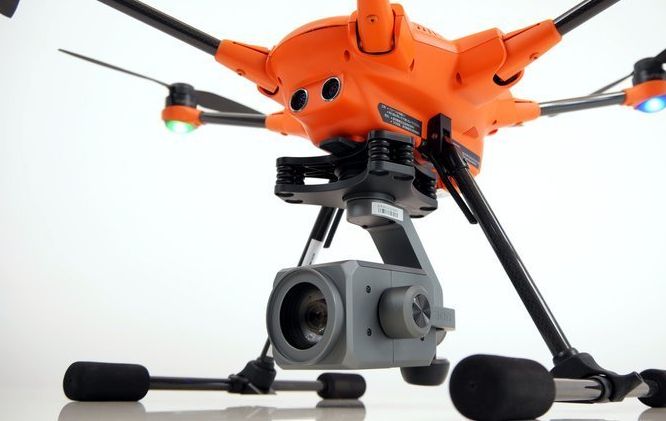

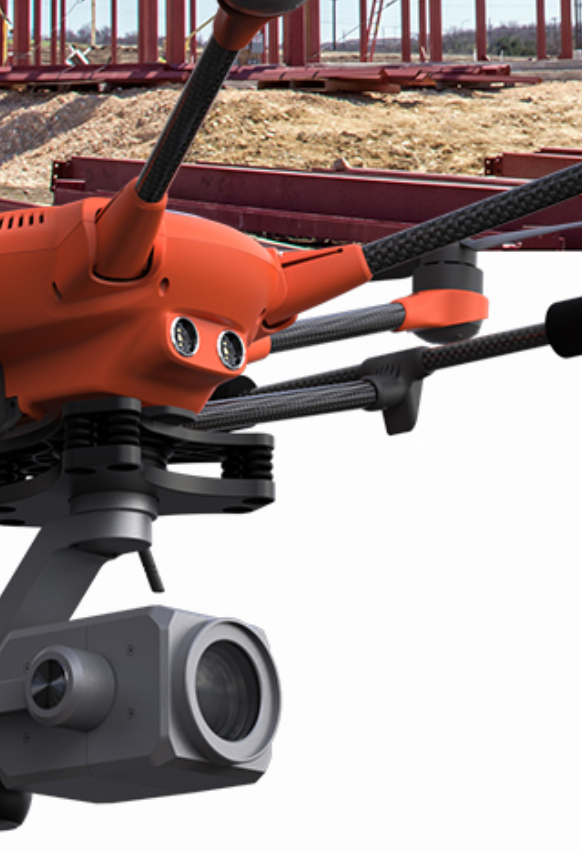

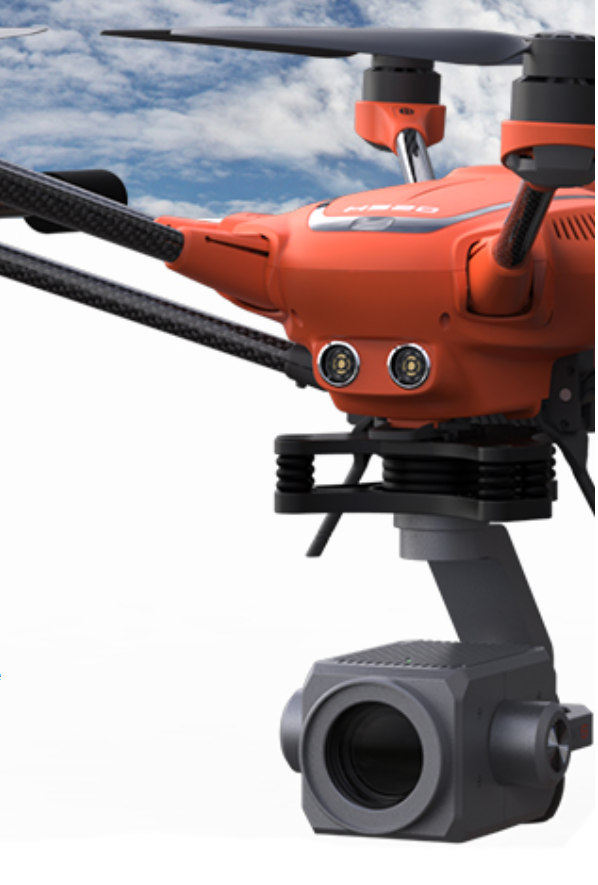

Zdj. 9. Tak prezentuje się kamera zamontowana na H520.

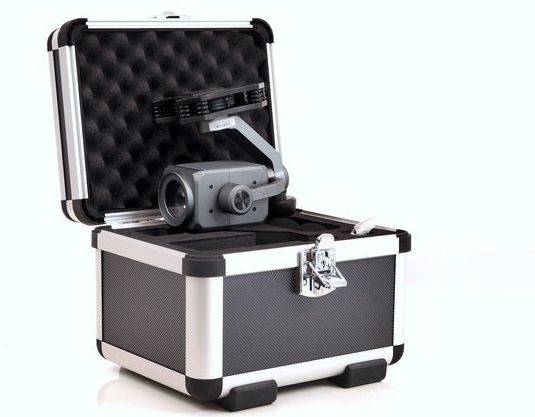

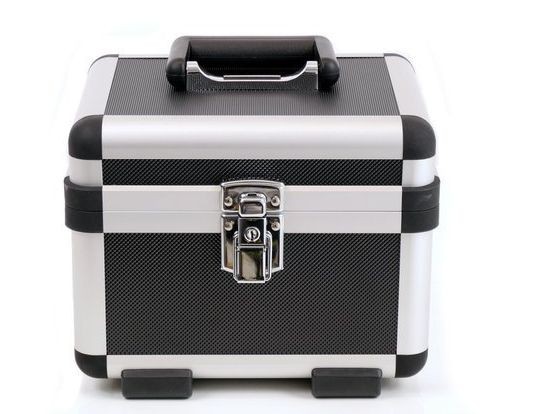

Zdj. 10. Walizka.

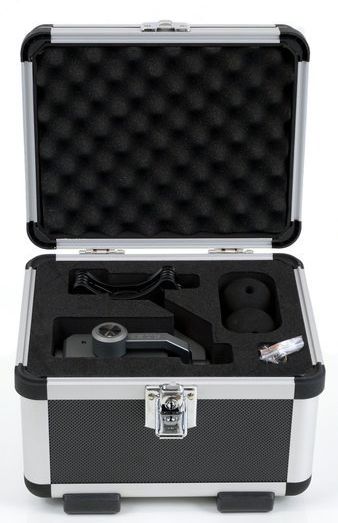

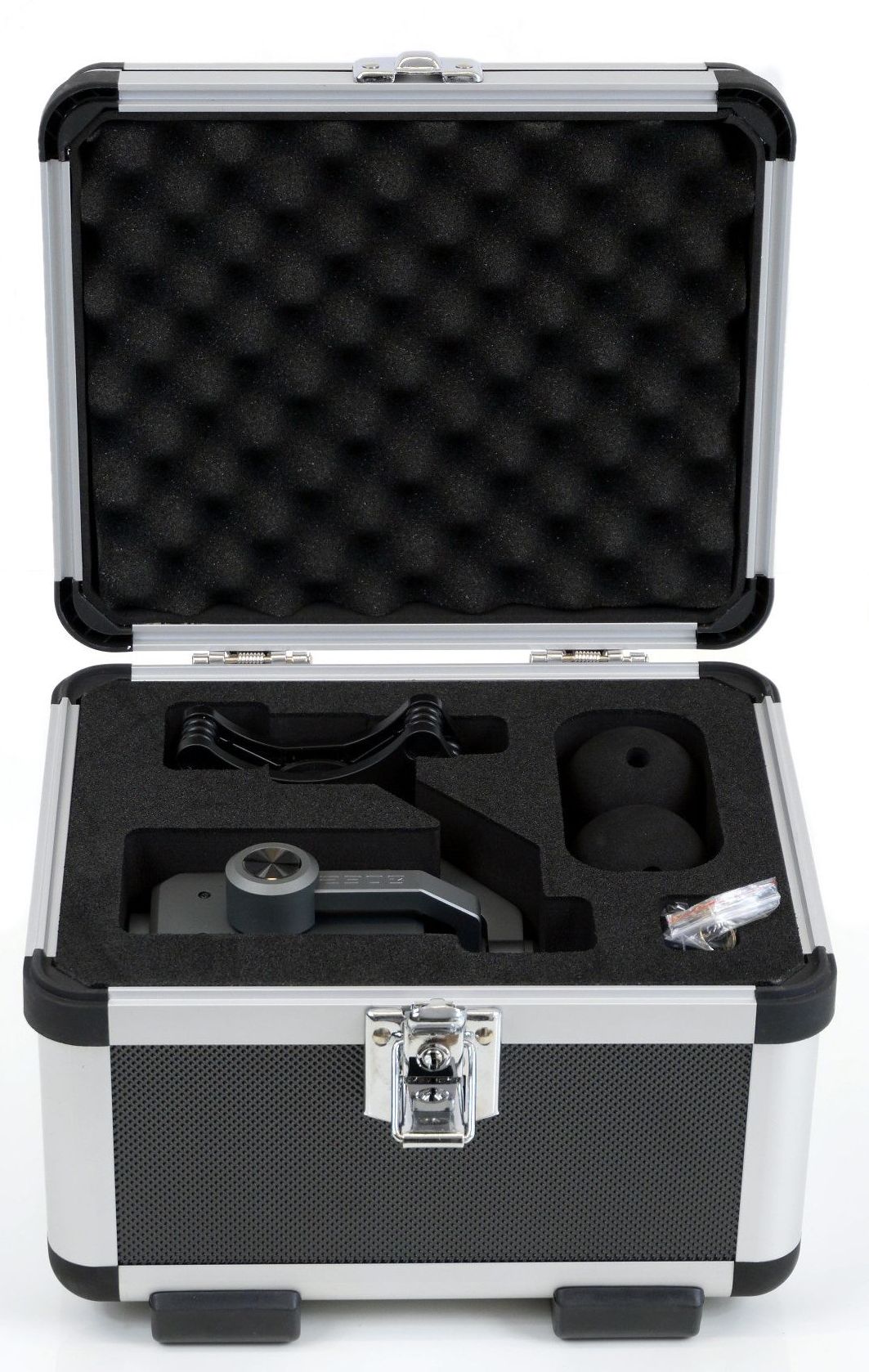

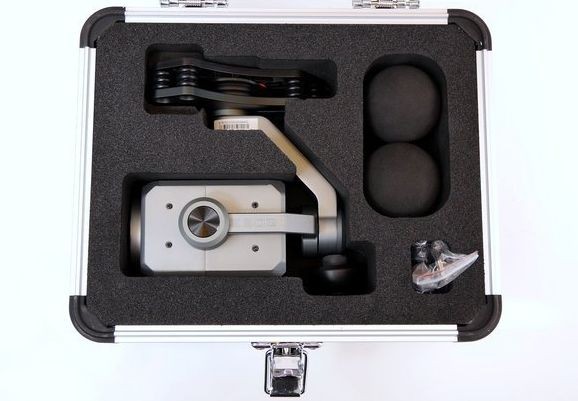

Zdj. 11. Wnętrze walizki. Kulki widoczne po prawej to zastępcze gąbki na podwozie, które mogą przydać się podczas kalibracji gimbala, ponieważ bez nich kamera zamontowana na stojącym na ziemi dronie jest zbyt długa by skierować ją pionowo w dół.
