Opis
“N” jak noktowizja

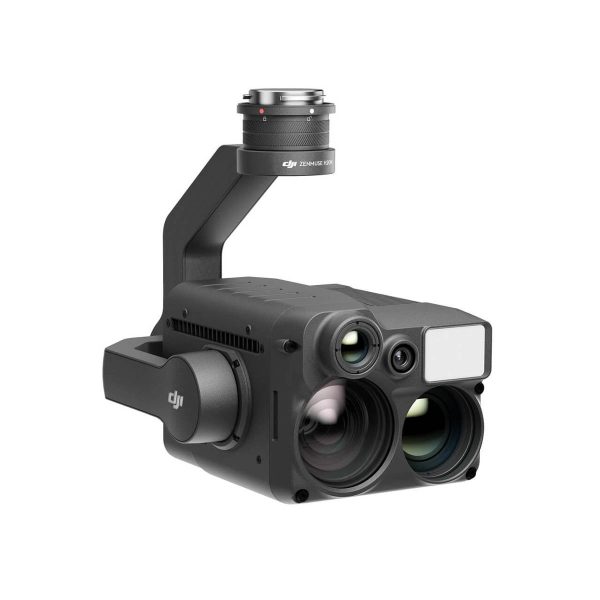

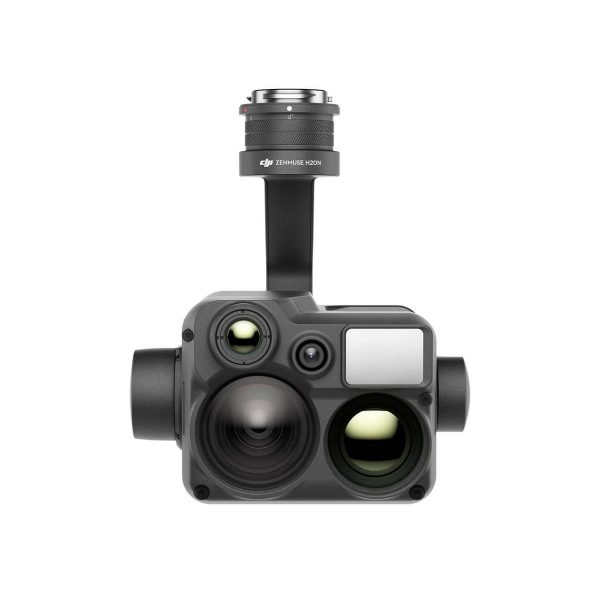

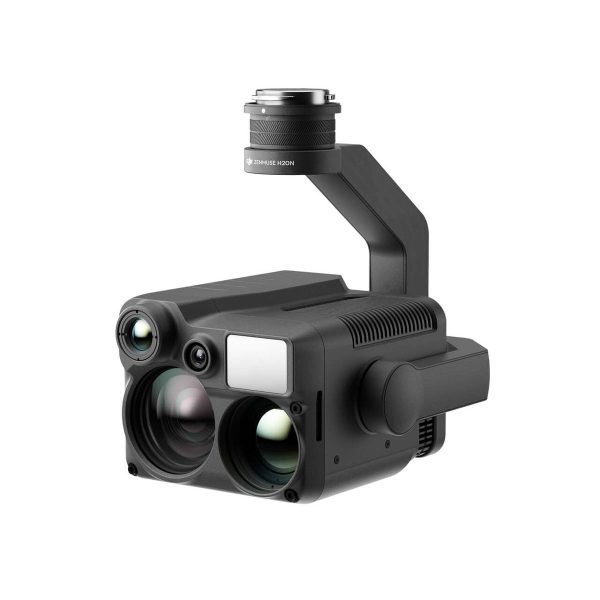

Zenmuse H20N integruje czujniki noktowizyjne starlight[1] w swoich kamerach zmiennoogniskowych i szerokokątnych. W połączeniu z kamerą termowizyjną z podwójnym zoomem oraz dalmierzem laserowym otrzymujemy wszechstronny hybrydowy zestaw noktowizyjny, który sprawdzi się w każdych warunkach.
Zoom w podczerwieniPodwójna kamera termowizyjna
|
 |
 |
Szersza perspektywaSzerokokątna kamera noktowizyjna
|
Obserwacja w ciemnościKamera noktowizyjna z zoomem
|
 |
 |
Precyzyjne dane dotyczące odległościDalmierz laserowy:
|
Podgląd noktowizyjny
Kamery zmiennoogniskowe i szerokokątne są wyposażone w czujniki noktowizyjne starlight, które są dostosowane do pracy w warunkach słabego oświetlenia.
Zoom termowizyjny
Dwie kamery termowizyjne zapewniają odpowiednio zoom 2× i 8×, co łącznie umożliwia uzyskanie zoomu do 32×. Po powiększeniu można znaleźć gorące punkty i sprawdzić szczegóły.
Zsynchronizowany zoom na podzielonym ekranie
H20N obsługuje zsynchronizowane powiększanie obrazu z kamer termowizyjnych i noktowizyjnych. Użytkownicy mogą skalować oba obrazy w tym samym czasie. Zwiększa to dwukrotnie wydajność i ułatwia porównywanie szczegółów pomiędzy sobą.
Funkcje termowizyjne:
- Paleta kolorów
Dostosuj kolory nakładane na dane termiczne w zależności od wymagań misji.
- Izotermy
Wizualizacja określonego pasma temperatur w celu podkreślenia wyznaczonych celów.
- Alarm temperatury
Otrzymuj natychmiastowe powiadomienia w programie DJI Pilot, gdy temperatura obiektu przekroczy ustawione wartości.
- Tryby wzmocnienia
Dostosuj tryby wzmocnienia, aby zmienić zakres wykrywanych temperatur: Tryb wysokiego wzmocnienia obejmuje mniejszy zakres temperatur, ale jest bardziej wrażliwy na różnice temperatur; tryb niskiego wzmocnienia obejmuje szerszy zakres temperatur.
- Obrazy w formacie R-JPEG
Obrazy przechwycone przez Zenmuse H20N są zapisane w formacie R-JPEG z osadzonymi informacjami o temperaturze. Po zaimportowaniu tych obrazów do narzędzia DJI Thermal Analysis Tool, można zmierzyć temperaturę i dostosować parametry takie jak emisyjność i temperatura odbitego promieniowania.
Przypisy:
- W pogodne, gwiaździste noce ludzie i pojazdy są dobrze widoczne w odległości do 150 metrów od drona.
- Wartość “D” odnosi się do pionowej odległości między dalmierzem laserowym a powierzchnią odbijającą światło.
| OGÓLNE | |
|---|---|
| Nazwa produktu | Zenmuse H20N |
| Wymiary | 178x135x161 mm |
| Masa | 878±5 g |
| Stopień ochrony | IP44 |
| Klasa bezpieczeństwa | Class 1M (IEC 60825-1:2014) |
| Kompatybilność | Matrice 300 RTK |
| GIMBAL | |
| Zakres wibracji kątowych | ±0.01° |
| Mocowanie | Demontowalny |
| KAMERA Z ZOOMEM | |
| Sensor | 1/1.8″ CMOS; Efektywna liczba pikseli: 4M |
| Obiektyw | Ogniskowa: 6,8-119,9 mm (ekwiwalent: ok. 32,7-574,5 mm) Przysłona: f/2,8-f/11 (dzień); f/1,6-f/11 (noc) Ostrość: od 1 m do ∞ (szeroki); od 8 m do ∞ (tele) |
| KAMERA SZEROKOKĄTNA | |
| Sensor | 1/2.7″ CMOS; Efektywna liczba pikseli: 2M |
| Obiektyw | DFOV: 73,6° Ogniskowa: 4,5 mm (ekwiwalent: ok. 29 mm) Przysłona: f/2,8 Ostrość: od 1 m do ∞ |
| KAMERA TERMOWIZYJNA Z ZOOMEM | |
| Sensor | Uncooled VOx Microbolometer |
| Obiektyw | DFOV: 12,5° Ogniskowa: 44,5 mm (ekwiwalent: około 196 mm) Przysłona: f/1,2 Ostrość: 45 m do ∞ |
| SZEROKOKĄTNA KAMERA TERMOWIZYJNA | |
| Sensor | Uncooled VOx Microbolometer |
| Obiektyw | DFOV: 45.5° Ogniskowa: 12 mm (ekwiwalent: około 53 mm) Przysłona: f/1,0 Ostrość: od 5 m do ∞ |
| DALMIERZ LASEROWY | |
| Długość fali | 905 nm |
| Maksymalna moc | 3.5 mW |
| Szerokość pojedynczego impulsu | 6 ns |
| Dokładność pomiaru | ± (0,2 m + odległość do celu x 0,15%) |
| Zakres pomiaru | 3-1 200 m (powierzchnia pionowa 0,5 x 12 m o współczynniku odbicia 20%) |
| PAMIĘĆ | |
| Obsługiwane karty microSD | Obsługa kart microSD UHS-I Speed Grade 3 o pojemności do 128 GB |
| Obsługiwany system plików | exFAT |
| ŚRODOWISKO PRACY | |
| Temperatura prac | -20° do 50° C |
| Temperatura przechowywania | -20° do 60° C |
Zawartość zestawu:
- 1x Kamera Zenmuse H20N
- 1x Roczna ochrona DJI Care Enterprise
- 1x Walizka
